Подключение ДШИ-200-1-1

Блок управления МДР-23 КСВУ-6    -   скорость  х1  полный полный оборот 200 сек

Terex SMD-004  -  Полупериод тактовой частоті=1000 множитель=10  полный оборот 40 сек

Для нормального режима 200 шагов/оборот   1 шаг - 1,8 градуса

Подключение ДШИ-200 в униполярном режиме к Terex SMD-004

ШДР разъем КСВУ-6 РП15-9В

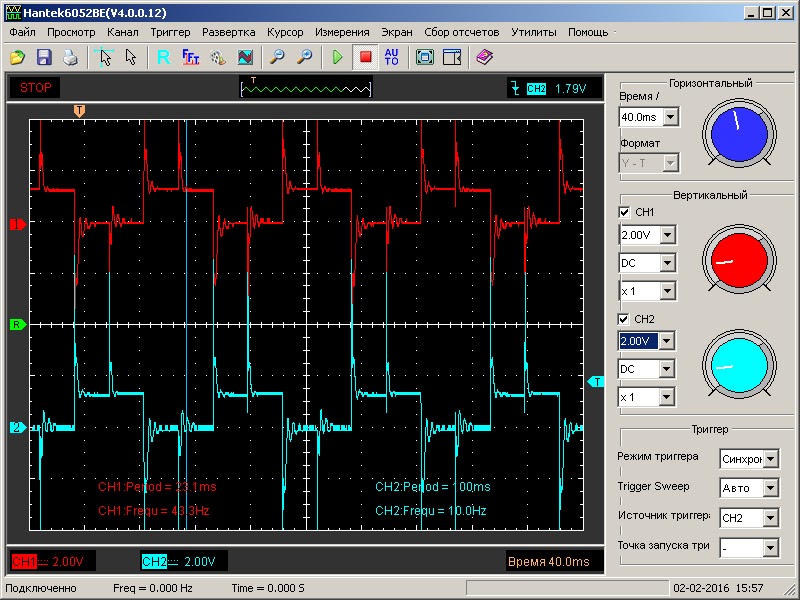

Блок управления МДР-23  КСВУ-6 при скорости скорости х40 1 канал - обмотка АН  2 канал - обмотка ВН относительно  питания АК, БК, ВК, ГК (униполярное подключение) с балластом по питанию 5 Ом.

Terex для режима полного шага UStepper 1-АН  2-ВН  относительно земли (с балластоь 5 Ом)

Настройка режимов полного шага

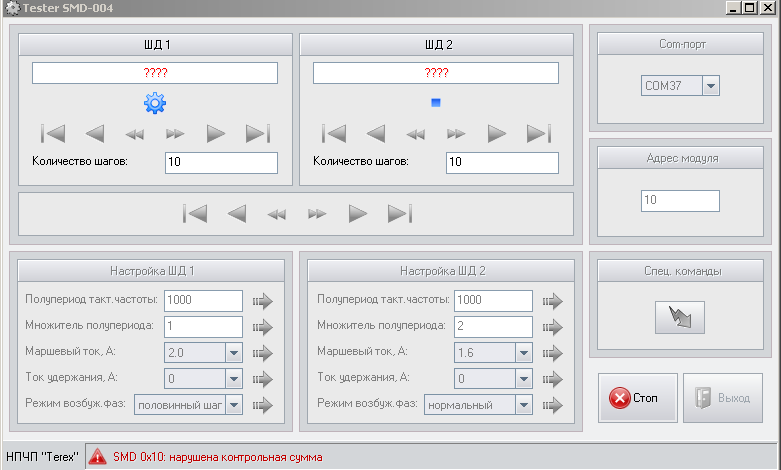

Terex для режима полушага UStepper  1-АН  2-ВН  оотносительно земли (с балластоь 5 Ом)

Настойка режимов полушага
